Spécification

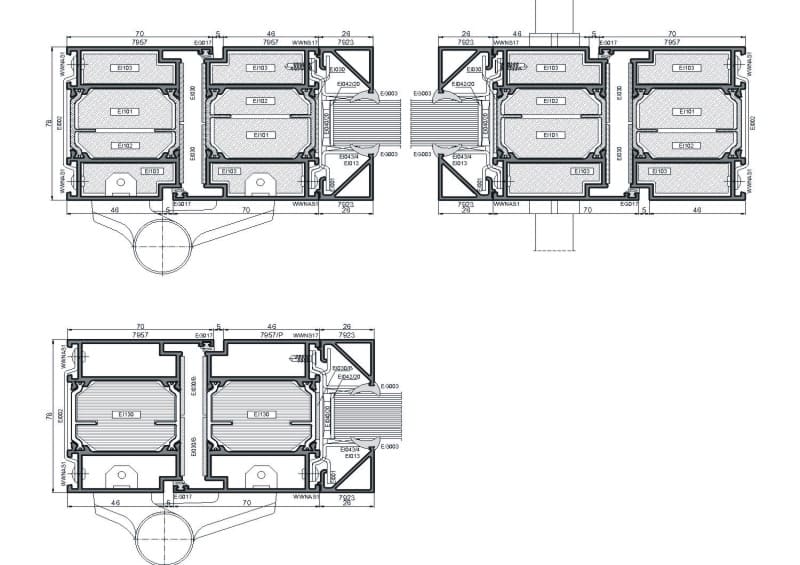

Le système avec une structure à trois chambres. Destiné à réaliser des cloisons coupe-feu, intérieures ou extérieures. Cela permet la réalisation des portes à un ou à deux ouvrants, ouvrant vers l’extérieur ou vers l’intérieur, avec de différentes solutions de seuils. Le système utilise des inserts thermiques avec une largeur de 35mm. La profondeur de construction du profilé est de 78mm pour les dormants et les ouvrants.
Le PE 78EI permet d’effectuer des portes à un ou à deux battants, ouverture vers l’extérieur et vers l’intérieur avec des seuils différents.
Le système utilise des inserts thermiques d’une largeur de 35mm, en offrant ainsi une très bonne isolation thermique. La profondeur de construction des profilés pour les châssis et les battants est de 78mm (pour les dormants EI120– 89mm).
Le système assure aussi une installation facile des accessoires ce qui accélère l’exécution de la structure.
Grâce à la structure à trois chambres et des éléments de renfort supplémentaires, le système permet d’effectuer des structures de grandes dimensions.
Caractéristiques du système
- connexion étroite avec les autres systèmes Ponzio ;
- battants de porte recouverts ;
- plusieurs variantes de battants de porte ;
- possibilité d’effectuer des structures étanches à la fumée ;
- possibilité d’effectuer des structures courbées ;
- deux types d’inserts coupe-feu : en plâtre ou en aluminosilicate ;
- remplissage d’une épaisseur de : 8–54mm (58–65mm pour EI120).
Profilés d'aluminium
EN AW – 6060 selon PN-EN 573- 3 état T66 selon PN-EN 515 Al Mg Si 0,5 F22 selon les normes DIN 1725T1, DIN 17615T1
Joints d’étanchéité
caoutchouc synthétique EPDM selon la norme PN EN 12365-1
Quincailleries
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka
Remplissage
vitrage simple avec des propriétés coupe-feu, vitrage double répondant aux exigences des normes PN-EN 1279-1, PN-EN 1279-5. En tant que remplissage opaque, il faut utiliser des éléments de type sandwich visés dans l’agrément technique.
Finition de surface
peinture en poudre polyester répondant aux exigences Qualicoat, coloris RAL, anodisé en couleurs : aluminium naturel, olive, champagne, or, brun– selon Qualanod : peinture– couleur bois
Etanchéité à la fumée
classe Sa et Sm selon PN-EN 13501-2
Isolation acoustique
avec un vitrage simple Swissflam d’une épaisseur de 17mm, résistant au feu : selon le coefficient RA1–35dB, RA2–30dB, RW –37dB
Agréments et certificats de qualité
agrément Technique ITB AT-15-7540/ 2013 « Portes coupe-feu de murs extérieurs et intérieurs du système Ponzio PE78EI de profilés en aluminium avec un insert thermique ». Classement au feu : EI 15, EW 30, EI30, EI45, EI60, EI90, EI120.
